用途
       常用于给水、排水、防汛等水利工程。

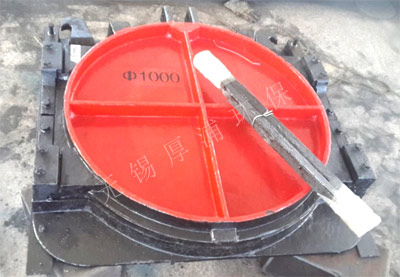

结构与特点
       本设备主要由门框、闸板、密封圈及可调式楔形压块等部件组成。闸门久用磨损后，其密封面可通过楔形压块的调整来保证正常工作。具有结构合理坚固、耐磨耐腐蚀性强、性能可靠；安装、调试、使用、维护方便等特点。

主要技术参数
1、闸门应按图示位置安装、闸板设于迎水面；
2、闸板压向门框允许其它大压力0.1MPa；
3、闸板压离门框允许其它大压力0.02MPa；
4、密封工作部位渗漏量不大于1.25L/min m。

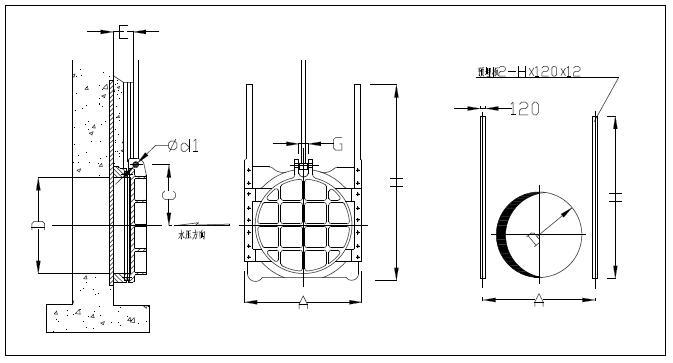

外形示意图及安装尺寸



安装尺寸参数表

口径	安装尺寸
D	A	C	E	G	H	Φd1
200	382	146	70	30	360	18
250	426	175	75	35	450	18
300	470	200	80	40	610	20
400	580	275	83	40	730	20
450	642	300	83	45	810	25
500	680	340	83	45	860	25
600	780	390	95	56	1010	32
700	890	440	110	60	1180	32
800	1000	500	110	65	1380	32
900	1090	550	115	70	1550	32
1000	1180	600	115	80	1660	36
1200	1400	700	130	100	2020	40
1400	1630	800	180	110	2400	40
1500	1750	850	204	110	2600	40
1600	1880	900	204	120	2600	44
1700	1950	950	204	120	2800	44
1800	2050	1000	204	130	3200	44
1900	2170	1050	204	130	3200	50
2000	2270	1100	210	140	3500	50
2200	2490	1200	250	140	3960	55
2400	2690	1300	250	140	4320	55
2800	3090	1500	280	150	5040	55
3000	3300	1600	310	150	5400	60
