概述

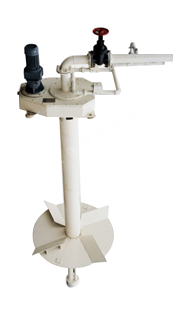

       钟式沉砂池由电动机、减速机、叶轮主轴、转盘叶片、空气提升和空气冲洗系统、吸砂管及钢制平台、池体（一般为混凝土池，用户可选配钢制池体），转盘叶片的直径和高度根据用户的池体订制。
       旋流沉砂池除砂机运行时，砂水混合液从切线方向进入钟式沉砂池内，形成旋流。在驱动装置的驱动下，搅拌机构的叶轮运转，控制进池污水的流速和流态。
       由于叶轮叶浆向上倾斜，旋转时将使池中的污水呈螺旋状加速，形成涡流态，产生留心力。同时池内污水流在叶轮叶片搅拌剪切力的作用下，互相剥离，依靠砂的自身重力和旋流的离心力，使砂粒沿池壁呈螺旋线加速沉降，向中心砂斗积聚，经气提或泵提升后排出池外作进一步的处理。在此过程中，适当的桨叶角度和线速度条件，使污水中的砂粒受到冲刷，并保持好的沉降效果，而原来粘附在砂粒上的有机物，以及重量其它小的物质，随污水一同流出旋流沉砂池，进入后续工序继续处理，砂与少量污水进入池外砂水分离器内，砂经分离后外排，污水回流至格栅井。

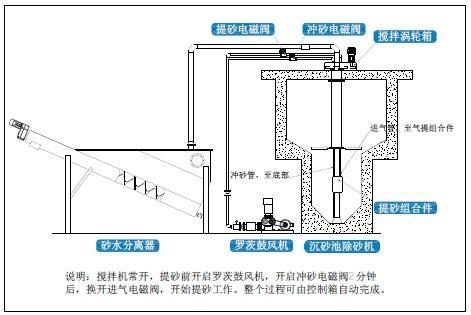

外形示意图

技术特性
       旋流沉砂池除砂器利用水力旋流和叶轮旋转的轻微离心力双重作用，让泥沙与较轻的悬浮物（有机物）分离，充分发挥了水力旋流作用，保持了占地少，处理停留时间短，沉砂效果好，砂水可分离性强，除砂可靠（尤其是污水中的无机砂砾）等特点。

其他
       旋流沉砂池一般为混凝土结构，如果在设计时候考虑到占地问题，可以设计成钢制池体，结构紧凑，占地面积小，具体情况视情况而定。

钟式沉砂池池体参考尺寸

型号 XLCS	流量 （m/h）	A/m	B/m	C/m	D/m	E/m	F/m	G/m	H/m	J/m	K/m	L/m
180	180	1.83	1.0	0.30	0.61	0.3	1.40	0.30	0.30	0.20	0.80	1.10
360	396	2.13		0.38	0.76		1.40	0.30	0.30	0.30		1.10
720	648	2.43		0.45	0.90		1.35	0.40	0.30	0.40		1.15
1080	1116	3.05		0.61	1.2		1.35	0.45	0.30	0.45		1.35
1260	1908	3.65	1.5	0.75	1.5	0.4	1.55	0.60	0.51	0.58		1.45
3240	3168	4.87		1.00	2.00		1.70	1.00	0.51	0.60		1.85
4680	4752	5.48		1.10	2.20		2.20	1.00	0.61	0.63		1.85
6300	6300	5.8		1.20	2.40		2.20	1.30	0.75	0.70		1.95
7200	7920	6.1		1.20	2.40		2.50	1.30	0.89	0.75		1.95

型号 XLCS	搅拌装置		池尺寸	提砂量 （L/S）	鼓风机
	叶轮转速（r/min）	功率  （KW）			风量  （m/min）	功率  （KW）
180	12	1.1	见上表	1-1.2	1.43	1.5
360				1.2-1.8	1.79	2.2
720				1.8-3
1080				3-5
1260		1.5		5-9.8	2.03	3
3240				9.8-15	1.98	4
4680				15-22
6300				22-28	2.01
7200				28-30
